Püügivahendite struktuuri klassifikatsioon
Üldiselt on hammashambad, hambasooned, otsanäod, tavalised näod, addendum ringid, hambajuure ringid, põhiringid ja indeksiringid

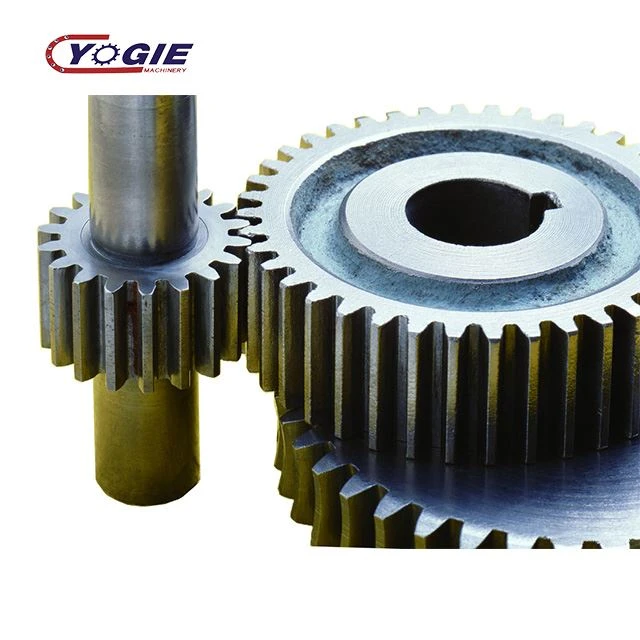

Hammasratta hambad
Lühendatud hambana, see on iga kumer osa käik kasutatakse meshing. Need kumer osad on üldiselt paigutatud radiaalmuster. Paaritusseadme lühenevad hambad omavahel, et käik saaks pidevalt silma šotida ja joosta.
Koostamine
See on ruum kahe kõrvuti hammashammas hammas hammas käik; otsanägu on silindrilisel käigul või silindrilisel ussil ning tasapind risti käigu või ussi teljega.
Otsa nägu
See on lennuk mõlemas otsas käik.
Dharma
Viitab lennukile, mis on risti hammasratta hambaliiniga.
Addendum ringi
Viitab ringile, kus asub hamba ots.
Hambajuure ring
Viitab ringile, kus asub soone põhi.
Baasring
Involute'i moodustav tootmisliin on puhtalt veerev ring.
Registri ring
See on võrdlusring käigu geomeetriliste mõõtmete arvutamiseks otsaesisel.
Peamised parameetrid
Hammaste arv Z
Suletud käigul käigukastikiirus on tavaliselt suurem. Ülekande stabiilsuse parandamiseks ning löögi ja vibratsiooni vähendamiseks on parem omada rohkem hambaid. Hammaskiku hammaste arv võib olla z1=20-40. Avatud (poolavatud) käiguvahetus, sest hammasratta hambad on peamiselt kulunud, et vältida käik on liiga väike, liiga palju hambaid ei tohiks kasutada hammasratas, üldiselt z1 = 17 ~ 20.
Helix nurk
β> 0 on vasakukäeline;
Β<0 is="">
Hamba samm
pn=ptcosβ (alaindeksid n ja t tähistavad vastavalt normaalsuuna ja otsapinna märke)
Moodul
Modulus viitab sammu p suhtele kahe külgneva hammashamba vahel samal küljehambaprofiilil ja ümbermõõdu suhtele π (m=p/π) millimeetrites. Modulus on modulaarsete hammasrataste üks elementaarsemaid parameetreid. Sirgete, spiraal- ja kooniliste käikude modulikohta vt standardset modulaarset seeriatabelit (GB/T 1357-1987).
Mn=mtcosβ
m= p/ π
Käigu indeksring on püügivahendi iga osa suuruse projekteerimise ja arvutamise aluseks ning käigu indeksringi ümbermõõt =πd=z p
Modulus m on põhiparameeter, mis määrab käigu suuruse. Sama arvu hammastega käigul on suurem moodul ja selle suurus on samuti suurem.
rõhu nurk
α rb=rcosα=1/2mzcosα
Kahe käigu sammuringide puutujapunktis P nimetatakse kahe hambaprofiili kõvera ühise normaaljoone (st hambaprofiili jõusuund) ja kahe sammuringi ühise puutuja joone (st punktis P liikumise hetkesuund) vahelist akuutset nurka. Ühe käigu puhul on see hambaprofiili nurk. Standardkäikude rõhunurk on tavaliselt 20". Mõnel juhul kasutatakse ka α=14,5°, 15°, 22,50° ja 25°.
Indeksiringi läbimõõt
D=m*z
Keskmine kaugus
a=1/2*m(z1+z2)
Paranda geshingtingimused
m1=m2,α1=α2,β1=β2
Selleks et vältida käigu allalöömist, tuleks võtta standardse silindrilise standardkäigu puhul α=20°, z1≥17. Z2=u·z1.
Addendum kõrguskoefitsient ja pea kliirensi koefitsient
—H*a, C*
Kui kaks käiku võrgusilma, hamba otsa ühe käiguga alati siseneb hamba root teise käigu. Selleks, et vältida termilise paisumise väljapoole ja on ruumi määrdeõli, hamba juure kõrgus on vaja olla suurem kui hamba otsa kõrgus. Seetõttu võetakse kasutusele addendum kõrguskoefitsient ja pea kliirensi koefitsient.
Tavaline hammas: h*a =1; C*=0,25 Lühike hammas: h*a =0.8; C*=0,3
